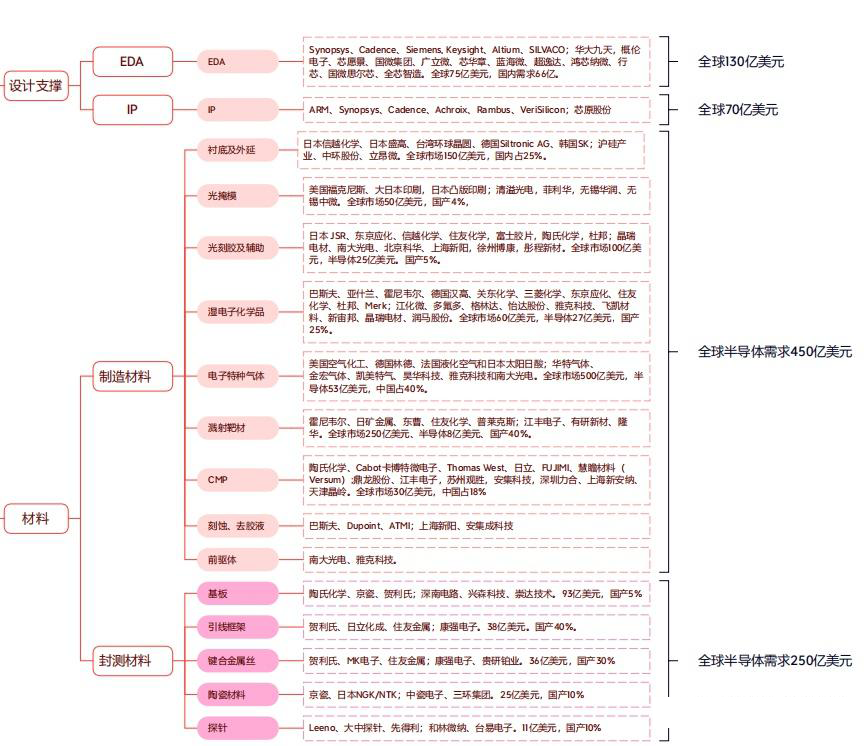

半導體產業鏈大致可以劃分為上游、中游和下游三個主要部分。上游是半導體產業的支撐環節，主要由半導體材料和半導體設備構成。半導體材料是晶圓制造與芯片封裝的關鍵基礎，其性能直接影響到最終產品的質量和性能。

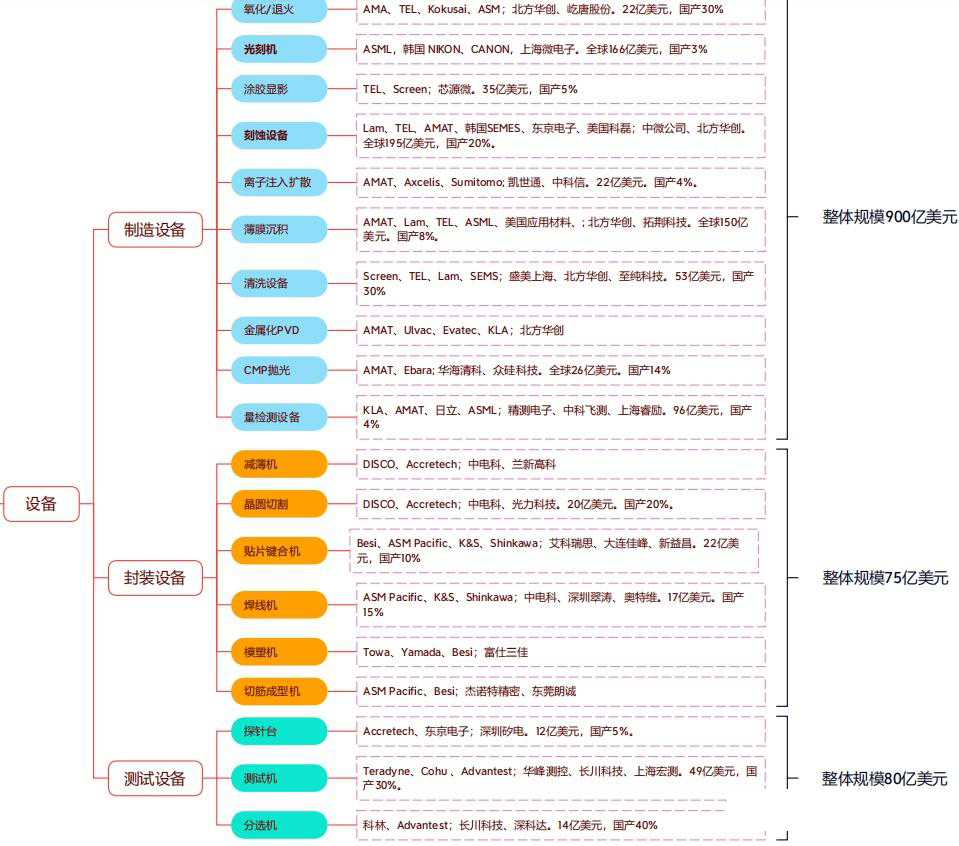

從晶圓裸片到芯片成品，中間需要經過氧化、濺鍍、光刻、刻蝕、離子注入及封裝等上百道特殊工藝步驟，因此，半導體材料的質量和技術水平至關重要。同時，半導體設備也是產業鏈中的關鍵支撐，包括氧化爐、涂膠顯影設備、光刻機、刻蝕機等，這些設備的技術進步對半導體產業的發展具有反向推動作用。

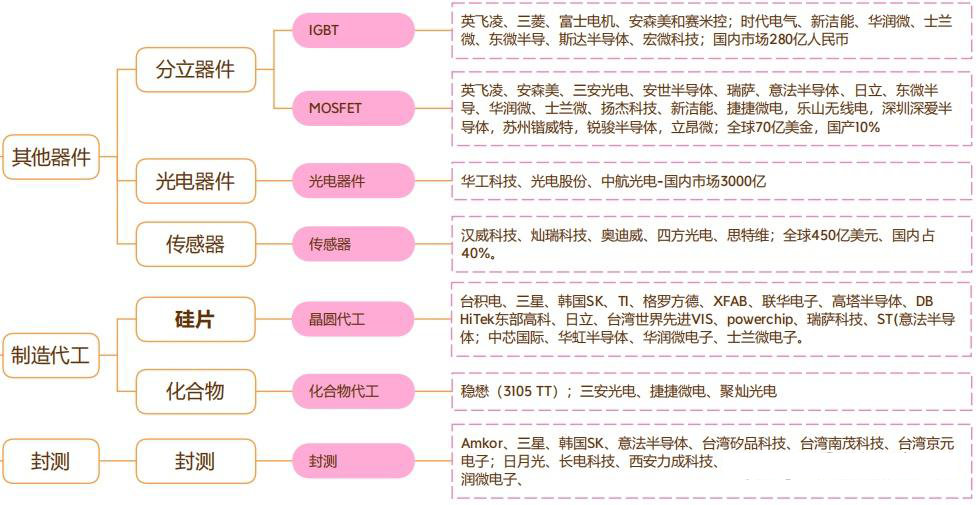

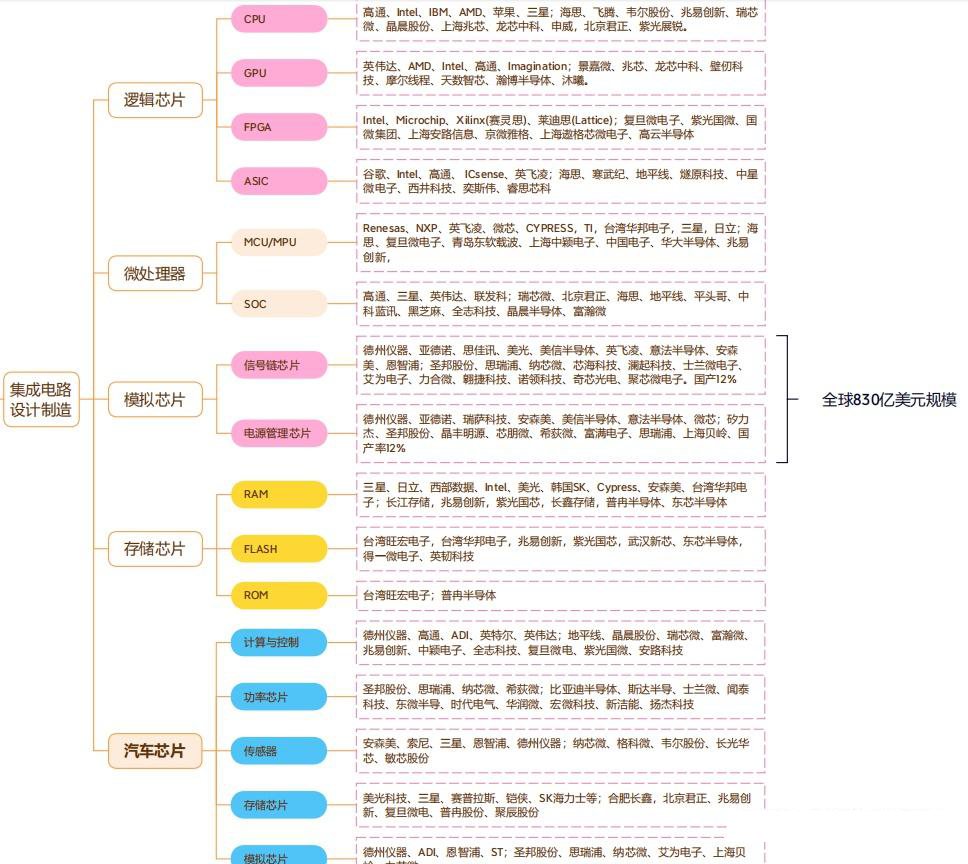

中游則是半導體制造產業鏈，主要包括IC設計、制造和封測三個環節。IC設計是產業鏈的核心，其創新能力決定了產品的市場競爭力。制造環節則是將設計轉化為實際產品的關鍵步驟，需要高度精密的設備和工藝。而封測則是保證芯片質量和可靠性的最后一道工序，對于提高產品的市場接受度具有重要意義。





下游則是半導體的具體應用領域，涵蓋了消費電子、移動通信、新能源、人工智能和航空航天等多個領域。隨著科技的不斷發展，半導體產品的應用領域不斷拓寬，市場需求也持續增長。尤其是近年來，隨著AI、物聯網等新興技術的興起，半導體產品的需求量更是呈現出爆發式增長。

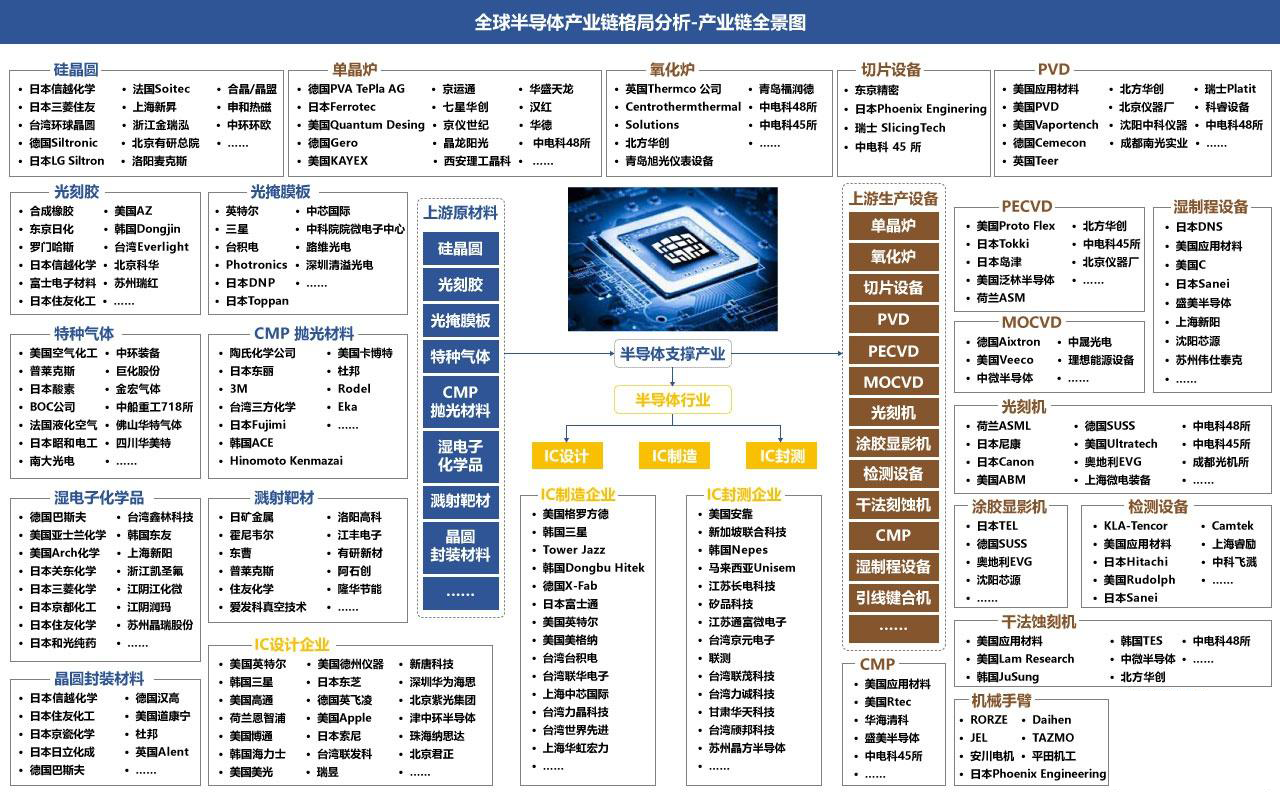

從全球范圍來看，半導體產業鏈的發展呈現出區域分布的特點。歐美在設計、設備領域占據主導地位，美國在EDA&IP核方面一家獨大；韓國在存儲IC設計方面具有優勢；日本則在DAO、設備方面表現突出；而中國則在封測代工環節占比最高。

這種區域分布既體現了各國在半導體產業鏈中的優勢地位，也反映了全球半導體產業的競爭格局。

展望未來，半導體產業鏈的發展前景廣闊。隨著全球科技的不斷進步和新興技術的不斷涌現，半導體產品的市場需求將持續增長。





半導體產業鏈是高科技領域的核心紐帶，深刻影響著全球科技與經濟的發展脈絡。該產業鏈從原材料提純開始，經過精密的設計、復雜的制造流程，直至封裝測試，每一環節都凝聚著技術創新的智慧與汗水。設計環節是創意與技術的碰撞，孕育出引領未來的芯片產品；制造過程則依賴于高精尖的設備與工藝，確保產品性能卓越；封裝測試則是保障產品質量與可靠性的最后一道關卡。

隨著5G、人工智能、物聯網等新興技術的快速發展，半導體產品的需求持續攀升，為產業鏈帶來了前所未有的發展機遇。同時，環保與可持續發展的理念也促使半導體產業不斷探索綠色生產模式，以實現經濟效益與環境保護的雙贏。展望未來，半導體產業鏈將繼續在科技創新的驅動下，不斷突破技術瓶頸，推動全球科技產業邁向新的高度。
