在精密醫療器械、環保檢測、半導體冷卻乃至高端美容儀器等領域，微型泵正扮演著越來越重要的角色。而其中，以壓電陶瓷作為驅動核心的壓電微型泵，因其結構緊湊、精度高、響應快、能耗低且無電磁干擾等優勢，正成為市場的新寵。
您是否正在為您的下一代產品尋找更高效、更精密的流體解決方案？那么，深入了解其“心臟”部件——壓電陶瓷，將是成功的關鍵。本文將為您全面解析壓電陶瓷在微型泵中的應用市場、技術痛點與選型要點。
一、市場空間與核心驅動因素
壓電微型泵的市場正迎來爆發式增長，其背后的驅動因素主要來自以下幾個方面：
醫療器械的精準化與微型化需求：胰島素泵、藥物微量輸注泵、體外診斷設備（IVD）、呼吸機等醫療設備對流體的控制要求極其苛刻，需要毫升級甚至微升級的精準、無脈沖輸送。壓電泵的精密控制特性完美契合了這一需求。
電子信息產業的蓬勃發展：半導體激光器冷卻、電子元件散熱等場景需要小體積、高效率的微循環冷卻系統。壓電泵以其緊湊的結構和出色的性能成為首選。
環保與工業檢測的升級：便攜式氣體檢測儀、水質分析儀等需要微型泵進行精準的氣體或液體采樣，壓電泵的低功耗和快速響應特性優勢明顯。
消費電子與智能產品的創新：如高端美容儀中的精華液精準導入、未來可穿戴設備的集成化等，都為壓電微型泵開辟了新的藍海市場。
巨大的終端市場潛力，直接拉動了作為核心驅動元件的壓電陶瓷的需求。
二、發展現狀：技術不斷突破，性能持續優化
傳統的電磁驅動泵存在體積大、有磁干擾、控制精度有限等問題。而壓電陶瓷驅動技術利用逆壓電效應——在施加電場后產生精確的微形變，來推動泵膜往復運動，從而實現流體的吸入和排出。
當前，該技術正朝著多層疊堆結構方向發展，通過在相同電壓下產生更大的位移和驅動力，實現了泵的低電壓驅動、高輸出功率。同時，新材料配方的研發也在不斷提升壓電陶瓷的能量密度和可靠性。
三、核心痛點與挑戰
盡管前景廣闊，但在實際選型和應用中，工程師們常常面臨以下幾個核心痛點：
驅動力與體積的矛盾：微型泵要求壓電陶瓷驅動器必須足夠小巧，但小尺寸往往意味著輸出力和位移（ stroke ）不足，難以滿足特定流量和壓力的需求。
可靠性及壽命問題：壓電陶瓷在高頻、高壓的連續工作環境下，可能存在老化、疲勞甚至斷裂的風險，影響整個泵體的使用壽命。
一致性與穩定性挑戰：壓電陶瓷的性能參數（如d33系數、介電常數）的批次一致性若不佳，會導致每臺泵的性能差異，給產品的大規模量產帶來困難。
與泵體結構的匹配難題：壓電陶瓷并非獨立工作，其性能的充分發揮需要與泵膜、腔體、閥門等結構進行精準的機械耦合與動態匹配，設計門檻高。
四、我司的解決方案：為精準流體控制而生
針對以上行業痛點，隱冠壓電專注于為壓電微型泵領域提供高性能、高可靠性的定制化壓電陶瓷解決方案。
高性能材料體系：我們采用自主研發的改性PZT（鋯鈦酸鉛）材料，通過先進的摻雜工藝，在保持高d33壓電系數的同時，顯著提升了機械強度和抗疲勞特性，從材料源頭保障大驅動力和長壽命。
創新多層共燒技術：我們的核心工藝可實現100層以上的超精密疊層共燒，使產品在≤24V的低電壓下也能產生巨大的位移和驅動力，解決了“小體積大輸出”的行業難題，極大簡化了客戶驅動電路的設計。
卓越的一致性與可靠性：全流程的數字化智能制造和嚴格的品質管控體系，確保了每一批產品性能參數的高度一致。我們提供經過百萬次疲勞測試驗證的產品，壽命遠超行業標準，為您的量產保駕護航。
深度協同設計與技術支持：我們不僅是供應商，更是您的技術合作伙伴。我們的工程師團隊可提前介入，根據您的泵體結構、工作頻率和流體特性，提供從材料選型、結構設計到性能模擬的全方位支持，確保壓電陶瓷與泵系統達匹配狀態。
五、壓電陶瓷選型指南
如何為您的微型泵選擇最合適的“心臟”？請關注以下幾個關鍵參數：
位移量（Stroke）：決定了單次泵送的流體體積，直接影響泵的流量。需根據目標流量和工作頻率來權衡。
阻塞力（Blocked Force）：壓電陶瓷在最大位移處所能產生的力。此參數決定了泵能否克服背壓，實現流體的輸出。
工作電壓（Operating Voltage）：低電壓（如24V/48V）驅動更安全，且有利于設備小型化。需與您的驅動電路設計匹配。
電容值（Capacitance）：影響驅動電路的電流需求及響應速度。電容越大，瞬間電流要求越高。

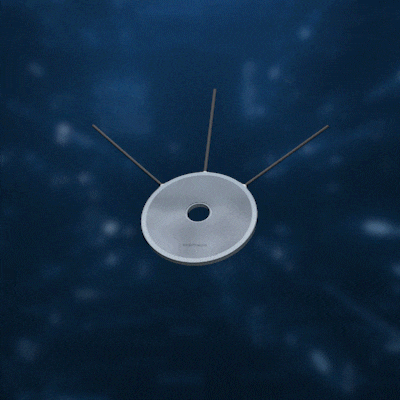

尺寸與外形：根據您的泵體內部空間進行選擇，常見的有圓形、方形、環形等。
工作頻率范圍：確保壓電陶瓷的諧振頻率遠高于泵的實際工作頻率，以避免諧振，保證控制精度和壽命。
如果需要大流量、低壓力、低成本，通常會選擇壓電雙晶片。
如果需要高壓力、高頻率、高精度、快速響應，甚至?xí)幌С杀竞拓?fù)責度，選擇壓電疊堆。
近年來，隨著MEMS（微機電系統）技術的發展，也出現了許多基于單層壓電薄膜的微泵，它們在超小型化、集成化方面更有優勢，但原理和性能特點與雙晶片更為接近。
1. 壓電雙晶片
壓電雙晶片是由兩片壓電陶瓷片粘結在一條金屬片（如黃銅、不銹鋼）的兩側構成。
工作原理：對上下兩片壓電陶瓷施加相同的電場時，一片膨脹，另一片收縮，導致整個元件發生彎曲形變。這個彎曲運動可以用來驅動泵膜。
優點：
1.位移大：彎曲效應可以產生較大的末端位移（通常為幾十到幾百微米），非常適合驅動大面積泵膜，產生較大的腔體體積變化。
2.驅動電壓較低：通常工作在幾十伏到一百多伏的電壓下。
3.成本較低：結構相對簡單，制造成本低。
缺點：
4.輸出力?。?/strong>由于是柔性彎曲，產生的驅動力有限。
5.響應速度較慢：諧振頻率較低，限制了泵的最高工作頻率。
6.壽命相對較短：金屬片和陶瓷的粘結處在反復彎曲應力下可能出現疲勞失
應用場景：
主要用于對輸出壓力要求不高，但需要較大流量的場合。例如：
1.實驗室芯片上的液體輸送
2.電子產品的小型散熱泵
3.低背壓的給藥貼片
2. 壓電疊堆
壓電疊堆是由幾十甚至上百層壓電陶瓷片在機械上串聯（疊在一起）、電路上并聯（同時通電）而構成。
工作原理：施加電壓后，所有壓電陶瓷層同時發生縱向膨脹（d33模式），產生巨大的推力。但其絕對位移量很小，通常只有疊堆本身長度的0.1%~0.2%（例如一個10mm長的疊堆，位移約10-20μm）。
優點：
1.輸出力較大：可以產生數百牛頓甚至數千牛頓的力，足以驅動高剛度泵膜對抗很高的出口背壓。
2.響應速度快：諧振頻率非常高（可達幾十kHz），可以實現超高頻率的驅動，從而獲得高精度的微量輸送和高流量。
3.能量密度高，效率高。
4.壽命長：無粘結彎曲結構，可靠性高。
缺點：
5.位移較小：絕對位移量很小，需要配合杠桿等位移放大機構使用，或者設計很小的泵腔。
6.驅動電壓高：通常需要上百伏甚至上千伏的高壓驅動，需要專門的驅動電路。
7.成本高：制造工藝復雜，價格昂貴。
8.對預壓和安裝要求高：本身不能承受拉力，需要始終保持在壓力狀態下工作。
應用場景：
主要用于對輸出壓力、響應速度和控制精度要求較高的場合。例如：
1.燃油發動機的高壓共軌系統
2.工業領域的高精度微量化學試劑輸送
3.需要產生較高背壓的場合
總結對比表
|
特性 |
壓電雙晶片 |
壓電疊堆 |
|
運動方式 |
彎曲 |
縱向伸縮 |
|
輸出位移 |
大 (幾十~幾百 µm) |
小 (幾~十幾 µm，為自身長度的0.1-0.2%) |
|
輸出力 |
小 |
大 |
|
響應速度 |
慢 (諧振頻率低) |
快 (諧振頻率高) |
|
驅動電壓 |
較低 (幾十V) |
較高 (上百V至上千V) |
|
成本 |
較低 |
較高 |
|
主要優點 |
位移大、成本低、電壓低 |
出力大、頻率高、精度高、剛度高 |
|
典型應用 |
低背壓、大流量微泵 (如散熱、給藥) |
高壓、高頻、高精度微泵 (如共軌、精密噴涂) |
壓電陶瓷是壓電微型泵技術突破和性能提升的關鍵。選擇一個技術實力雄厚、質量穩定且能夠提供全方位支持的壓電陶瓷合作伙伴，是您產品成功上市并贏得市場競爭的先決條件。如果您正在研發或升級您的微型泵產品，正被驅動力、壽命或一致性等問題所困擾，【隱冠壓電】 愿成為您最值得信賴的伙伴。
立即點擊聯系我們，獲取免費技術咨詢與樣品測試資格！
我們的應用工程師將為您提供一對一選型指導，并為您量身定制最優結局方案。
