模擬式壓電線性伺服驅控器
A-303壓電系列驅控器基于模擬控制方式，可實現壓電致動產品開環驅動和應變片傳感器伺服閉環控制。
高精度傳感器接口
提供高精度應變片傳感器輸入接口，可實現納米級分辨率。
控制模式
模擬量接口控制和RS485通信控制，可實現實時運動控制和位置監控。驅控內置PI控制算法和Notch濾波，提供更好的動態響應和閉環精度。具備輸出過流、過壓保護，溫度檢測/報錯等功能監控。
|
產品型號 |
A-303.1A |
單位 |
|
功能 |
模擬式三通道壓電線性驅控器，SGS閉環 |
|
|
驅動通道數 |
3 |
|
|
輸出電壓 |
-20~+150 |
V |
|
峰值功率/通道 |
55 |
W |
|
平均輸出功率/通道 |
17 |
W |
|
峰值電流/通道 |
367 |
mA |
|
平均輸出電流/通道 |
117 |
mA |
|
接口和操作 |
||
|
模擬控制接口 |
SMB模擬電壓輸入0至10V |
|
|
RS485 通信接口 |
D_SUB9 公座 |
|
|
PZT&SGS接口 |
D_SUB25 母座 |
|
|
傳感器類型 |
應變片傳感器SGS |
|
|
支持功能 |
點對點運動 |
|
|
其他 |
||
|
工作電壓 |
DC24V |
|
|
最大功耗 |
70 |
W |
|
工作溫度范圍 |
5~50 |
℃ |
|

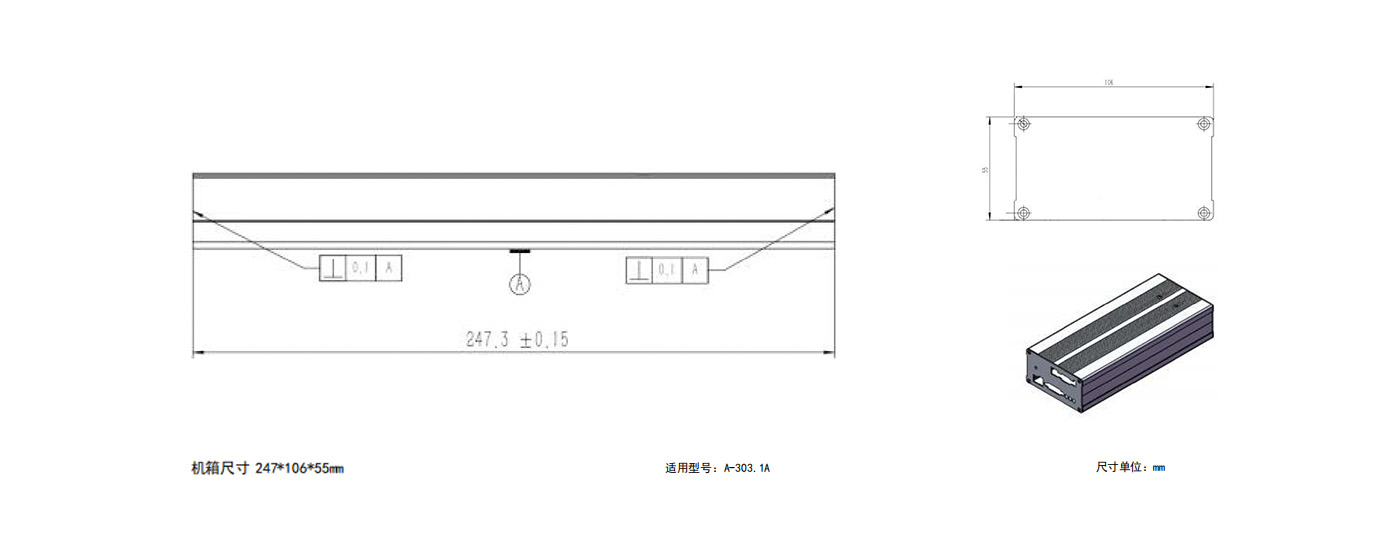

尺寸 |
247x106x55 |
mm×mm×mm |
|
凈重 |
1.25±0.1 |
Kg |
A-303系列壓電線性驅控器
|
型號 |
說明 |
|
A-303.1A |
3 通道壓電線性驅控器，閉環，模擬量控制接口/RS485接口 |
