激光切割、半導體、平板顯示、自動化
電控精密位移臺采用了緊湊扁平的設計思想，能實現水平向高精度、高剛度直線運動。

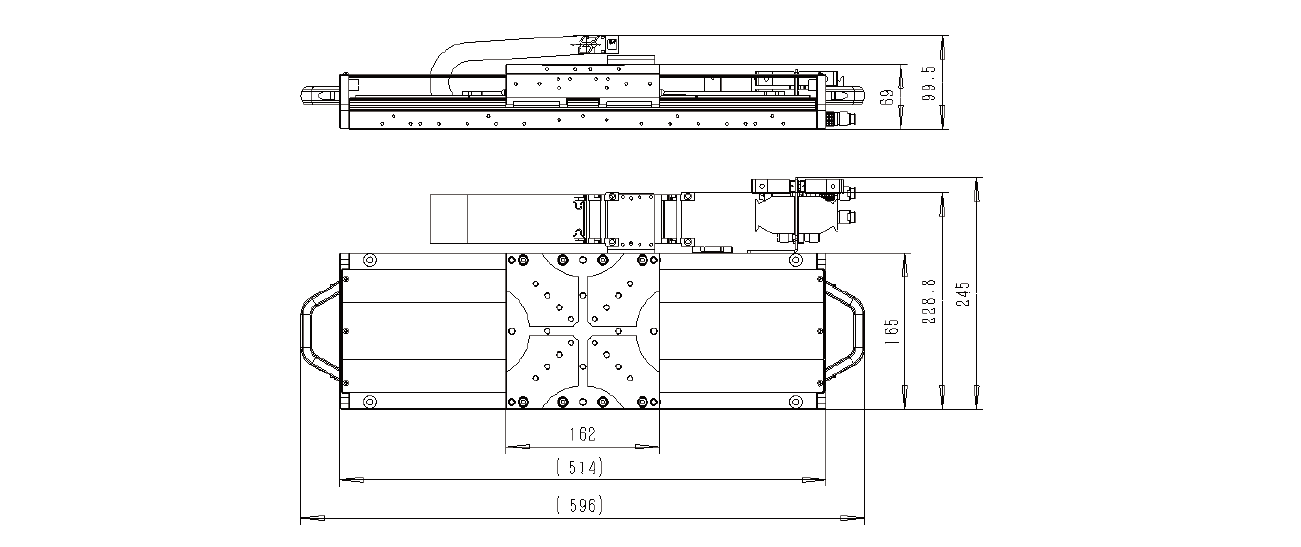

*接口尺寸數據來源于LTS165
|
技術指標 |
單位 |
LTS165-100 |
LTS165-200 |
LTS165-300 |
LTS165-400 |
LTS165-500 |
LTS165-600 |
|
行程 |
mm |
100mm |
200mm |
300mm |
400mm |
500mm |
600mm |
|
最大速度 |
m/s |
2 |
2 |
2 |
2 |
2 |
2 |
|
加速度 |
g |
3g |
3g |
3g |
3g |
3g |
3g |
|
精度 |
μm |
±1 |
±1.5 |
±1.5 |
±1.5 |
±2 |
±2 |
|
雙向重復精度 |
μm |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
|
直線度 |
μm |
±2.5 |
±4 |
±6 |
±8 |
±9 |
±10 |
|
俯仰 |
|
29μrad (6arcsec) |
40μrad |
58μrad |
70μrad |
80μrad |
90μrad |
|
橫滾 |
|
29μrad |
40μrad |
58μrad |
70μrad |
80μrad |
90μrad |
|
偏擺 |
|
29μrad |
40μrad |
58μrad |
70μrad |
80μrad |
90μrad |
|
機械特征 |
|
|
|
|
|
|
|
|
驅動負載（無負載） |
Kg |
2.9 |
2.9 |
2.9 |
2.9 |
2.9 |
2.9 |
|
最大負載 |
Kg |
40 |
40 |
40 |
40 |
40 |
40 |
|
平臺質量 |
Kg |
9.1 |
10.8 |
12.5 |
14.2 |
15.8 |
17.5 |
|
外觀尺寸 |
mm×mm×mm |
396×245×99.5 |
496×245×99.5 |
596×245×99.5 |
696×245×99.5 |
796×245×99.5 |
896×245×99.5 |
|
平臺材料 |
|
航空鋁，黑色陽極氧化 |
|
|
|
|
|
在LTS165系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括行程、編碼器等選項。
|
表1行程選項 |
|
|
-100 |
105mm行程位移平臺，配置直線電機和限位 |
|
-200 |
205mm行程位移平臺，配置直線電機和限位 |
|
-300 |
305mm行程位移平臺，配置直線電機和限位 |
|
-400 |
405mm行程位移平臺，配置直線電機和限位 |
|
-500 |
505mm行程位移平臺，配置直線電機和限位 |
|
-600 |
605mm行程位移平臺，配置直線電機和限位 |
|
表2編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，RS422 |
|
-S3 |
絕對式光學式編碼器，BISS |
